Microinterruptor 5a 125 250v

Microinterruptor 5a 125 250vé um pequeno interruptor de ação instantânea usado para ligar e desligar circuitos elétricos até o máximo de 5a nos limites operacionais especificados com 125 V CA e 250 V CA. Geralmente é usado em aparelhos eletrônicos, sistemas de controle, máquinas de venda automática, equipamentos de escritório, portas e tampas, eletrodomésticos, etc.

Verifique se além da classificação existente, o tipo de carga, tipo de atuador, força, configuração dos terminais, dimensões e condições ambientais são adequados para o uso que você está planejando para os componentes.

O que significa 5A 125/250 VCA?

A designação “5A 125/250 VCA” normalmente indica que o switch pode gerenciar um máximo de 5 amperes a uma tensão de 125 volts CA ou 250 volts CA se usado com a carga apropriada conforme recomendado pelo fabricante.
Esta especificação geralmente se aplica a cargas resistivas.

Dispositivos como motores, solenóides, compressores, lâmpadas, transformadores e unidades de fonte de alimentação eletrônica podem sofrer alta corrente de partida ou arco elétrico. Nesses casos, pode ser necessário empregar dispositivos com uma classificação de carga diferente ou aplicar um dispositivo de supressão apropriado.

Isso representa uma classificação AC. No entanto, isso não garante que o switch seja aprovado para uso em 125 VCC ou 250 VCC. Sempre procure a classificação DC distinta na folha de dados atribuída antes de prosseguir.

Como funciona um microinterruptor?

Um microinterruptor emprega um mecanismo de ação instantânea. No momento em que o atuador chega ao local exato, a mola interna muda rapidamente o estado de contato. Portanto, permite excelente confiabilidade da chave, apesar de seu movimento mínimo e ponto de operação constante.

Entre os tipos típicos de atuadores estão o êmbolo, a alavanca articulada, a alavanca do rolo e o rolo simulado. O tipo apropriado de atuador é selecionado com base no espaço disponível, na direção do movimento e na força e distância necessárias para o processo.

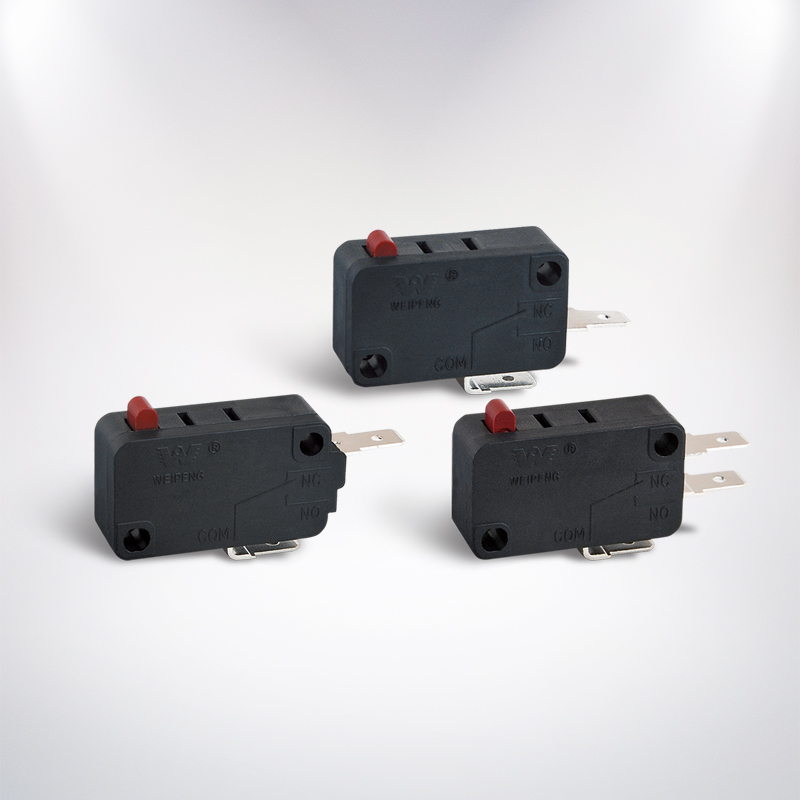

Configuração do Terminal SPDT

Vários modelos 5A operam no modo SPDT (Single Pole Double Throw). Os terminais comuns no SPDT são COM, NC e NO.

Quando o circuito é ativado pressionando o atuador, use COM em conjunto com NO. Por outro lado, utilize COM em combinação com NC quando o circuito deve permanecer fechado em estado de espera e se torna aberto quando o atuador é acionado. Certifique-se de verificar a etiqueta no switch real antes do processo de fiação.

O que é um microinterruptor sensível?

Um microinterruptor sensível opera com força bastante baixa. É útil sempre que o interruptor é acionado com a ajuda de uma porta leve, aba de plástico, mecanismo pequeno ou movimento limitado.

A sensibilidade é determinada por mais do que a classificação atual. Verifique as seguintes especificações:

• Força operacional e força de liberação
• Pré-viagem e sobreviagem
• Posição operacional
• Tipo e comprimento do atuador
• Vida mecânica e elétrica

O uso de uma alavanca giratória pode minimizar o esforço necessário do sistema externo. No entanto, o alinhamento inadequado pode levar a tensões laterais e falhas precoces. Deve funcionar corretamente, operando sem exceder sua especificação de sobrecurso.

Microinterruptores 5A, 10A, 16A e 21A

Os microinterruptores são fabricados em diferentes versões de classificações de corrente, nomeadamente 5A, 10A, 16A e 21A. Uma classificação atual mais alta não é necessariamente a escolha certa; é fundamental que a chave esteja alinhada com a tensão de aplicação, tipo de carga, medidas, tipo de terminal e padrões.

Quando você está olhando para um Micro Switch avaliado em 5A em 125V e 250V com outros modelos avaliados em 10A, 16A e 21A, você deve comparar todas as especificações em vez de apenas olhar a classificação. A chave com classificação mais alta pode diferir dos modelos com classificação mais baixa em características de projeto, como furos de montagem, deslocamento do atuador, posição do terminal e dimensões do contato.

Considerações sobre carga e segurança

Antes de conectar a carga, é necessário identificar não apenas a corrente normal, mas também a corrente de partida ou de partida. Cargas resistivas são normalmente muito mais fáceis de lidar do que cargas indutivas ou capacitivas. Motores e solenóides podem gerar faíscas que podem danificar os contatos mesmo que a corrente normal seja inferior a 5 A.

Nas principais aplicações, devem ser utilizados isolamento, proteção contra sobrecarga, proteção mecânica e invólucro adequados. A instalação adequada do interruptor normalmente deve ser feita de modo que ele quebre o fio condutor conforme especificado pelo projeto do equipamento e pelos regulamentos elétricos locais.

Antes dos trabalhos de instalação ou teste a este respeito, desconecte a alimentação da rede elétrica. A fiação da tensão de rede deve ser concluída ou inspecionada por um profissional qualificado.

Dicas de montagem e instalação

Verifique sempre as dimensões do corpo, o espaçamento dos furos de montagem, a altura do atuador, o tipo de terminal e a posição de operação antes de fazer o pedido. Switches semelhantes não são necessariamente intercambiáveis.

O atuador deve ser pressionado na direção correta e não deve ser usado como batente mecânico rígido, a menos que indicado de outra forma pelo fabricante. Impacto excessivo, pressão lateral, umidade, umidade e vibrações devem ser evitados.

Existem diferentes tipos de terminais comumente usados; eles incluem terminais de solda, abas de conexão rápida, pinos de PCB e terminais de fio. O estilo pode ser escolhido com base na técnica de montagem utilizada e na disponibilidade de espaço.

Como escolher o modelo certo

Use esta lista de verificação antes da compra:

• Confirme a tensão CA ou CC e a corrente de carga real.
• Identifique se a carga é resistiva, indutiva, capacitiva, motor ou lâmpada.
• Selecione SPDT, SPST-NO ou SPST-NC de acordo com o circuito.
• Escolha a força operacional necessária e o estilo do atuador.
• Compare as dimensões de montagem e as posições dos terminais.
• Verifique a temperatura operacional, vedação, vida elétrica e aprovações.
• Solicite a folha de dados oficial para o número exato da peça.

FAQ: Microinterruptor Sensível SPDT 5A 125/250VAC

O que é um microinterruptor sensível SPDT 5A 125/250VAC?

O switch é um dispositivo de baixa força e ação instantânea com um terminal comum e saídas duplas. Sua corrente máxima nominal é de 5A quando operado sob condições controladas.

Posso usá-lo para 250VDC?

Não, embora a marcação de 125/250 VCA represente uma classificação CA, ela não fornece uma classificação para tensão CC. Sempre procure um switch com tensão CC e corrente nominal mencionada.

Qual é a diferença entre NÃO e NC?

A chave normalmente aberta permite que a eletricidade flua quando nada é pressionado na chave, enquanto a chave normalmente fechada permite que a eletricidade flua quando o atuador é pressionado.

Um microinterruptor 5A pode controlar um motor?

Embora a corrente do motor seja inferior a 5A, a chave pode não funcionar corretamente. Identifique a corrente de partida e o arco indutivo que pode exceder a capacidade da chave. Avalie a capacidade de carga do motor ou utilize um relé ou contator.

Posso substituir um switch 5A por um modelo 16A ou 21A?

Somente se a substituição tiver o mesmo tamanho em termos de dimensões, movimento do atuador, disposição dos terminais, disposição dos contatos, classificação de tensão e certificação. Uma maior potência por si só não é suficiente.

Quanto tempo dura um microinterruptor?

A vida útil de um produto é determinada pela carga, frequência da mensagem, alinhamento, ambiente e qualidade da instalação. Vida mecânica e elétrica são termos distintos; portanto, as especificações de vida elétrica devem ser seguidas de acordo com a carga real.

Para concluir, oMicrointerruptor 5a 125 250vé uma opção viável para sistemas de controle CA e detecção de posição de pequeno porte se a carga e os parâmetros mecânicos forem apropriados. Verifique as especificações, escolha os terminais e o atuador corretos para SPDT e recorra ao uso de um relé ou de uma solução robusta para dispositivos com corrente de partida significativa ou para aplicações eletromecânicas exigentes.
