Interruptor oscilante iluminado: tipos, fiação e guia de compra

Uma chave oscilante iluminada serve como uma espécie de chave liga / desliga que é incorporada a um LED ou luz neon, que indica se a chave está na posição liga / desliga ou não facilmente. Devido ao seu indicador, a chave oscilante é claramente visível mesmo em painéis de controle escuros ou desordenados. Os interruptores basculantes iluminados encontraram sua utilidade em muitas aplicações em carros, barcos, trailers, bicicletas, eletrodomésticos, máquinas industriais, sistemas de controle elétrico, etc.

É possível usar chaves oscilantes iluminadas tanto em circuitos de baixa tensão quanto em setores de alta tensão. Podem-se encontrar interruptores de 12 V usados ​​em aplicações automotivas, bem como interruptores de 120 V CA para uso residencial e industrial. Ao escolher o tipo apropriado, é necessário estabelecer a tensão do sistema, a corrente nominal, o tipo de carga, a disposição dos terminais, o tamanho da chave e a área de instalação.

O que é umInterruptor oscilante iluminado?

Uma chave oscilante é feita de ummecanismo de balanço que pode ativar um circuito elétrico. A chave oscilante é colocada na posição ligada e a fonte de alimentação se conecta ao equipamento que está sendo alimentado. Além disso, o switch possui um LED ou néon integrado para indicar que a energia está ligada.

O switch pode indicar se está recebendo energia, se está ligado ou se há outro circuito em execução, dependendo do design e configuração do dispositivo. Existem várias maneiras diferentes de conectar o switch, dependendo do tipo. No entanto, certifique-se de consultar as instruções de fiação e marcadores do fabricante antes de iniciar a instalação.

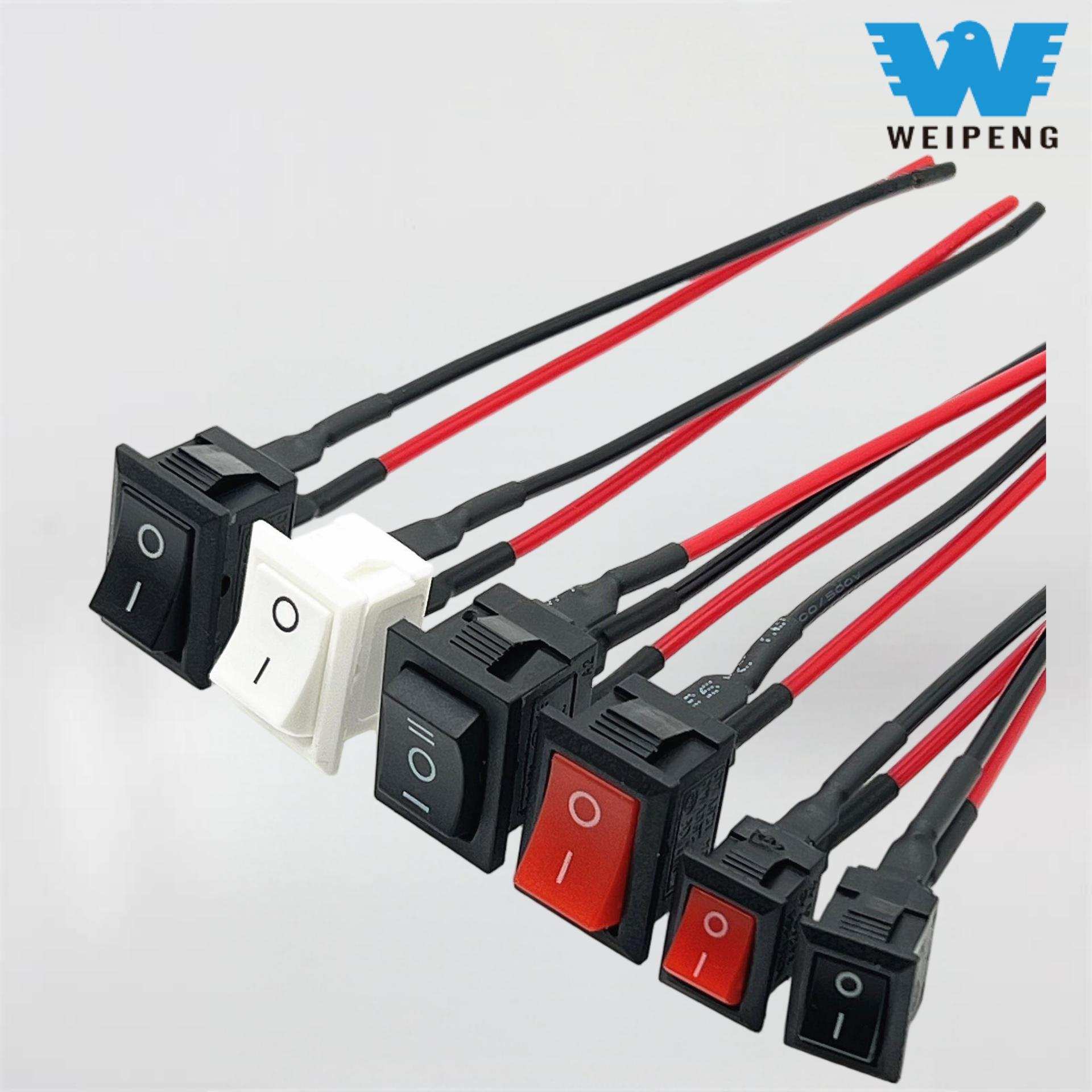

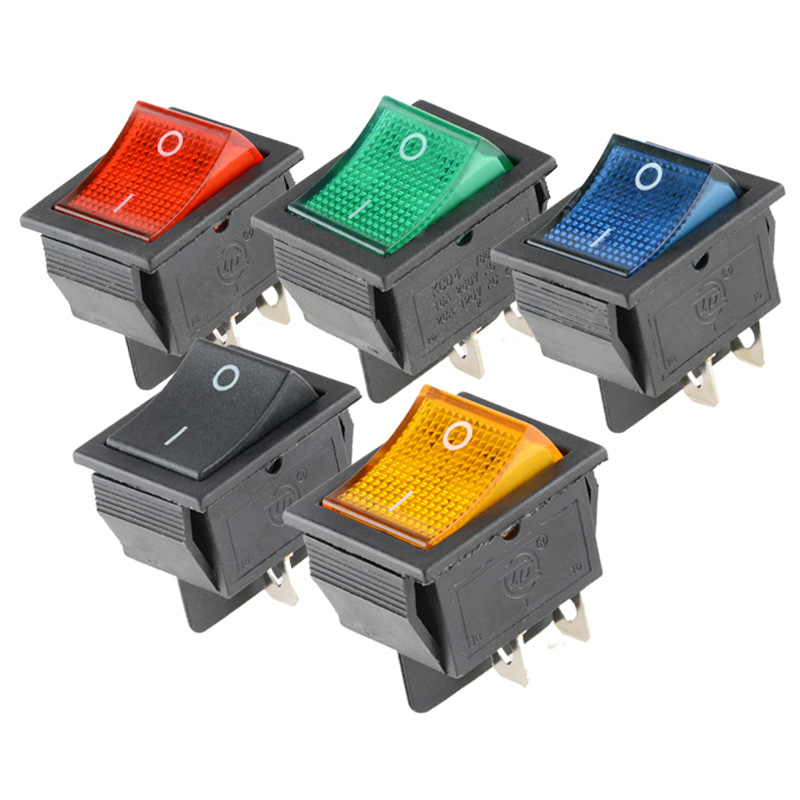

Tipos comuns de interruptores basculantes iluminados

Chaves oscilantes de dois terminais

A chave de dois terminais foi projetada para operar no modo simples ligado e desligado. De modo geral, este tipo de dispositivo de comutação se conecta aos circuitos de carga e de alimentação elétrica e pode acender o LED quando energizado. Alguns tipos de LED são influenciados pela polaridade, portanto as conexões devem ser feitas conforme descrito abaixo.

Chaves oscilantes de três terminais

Os projetos de três terminais são caracterizados pela possibilidade de entrada de energia elétrica, sinais comutáveis ​​e conexão para aterramento. Como consequência de ter um terminal separado para ligação à terra, o indicador em consideração pode funcionar sem problemas. Este tipo de design é frequentemente utilizado em automóveis e barcos.

Chaves oscilantes de quatro e cinco terminais

Os interruptores de 4 e 5 terminais podem fornecer iluminação independente, comutação bipolar ou saídas múltiplas. Eles são adequados para cabeçotes de controle mais sofisticados, embora a fiação adequada dependa da configuração interna do circuito. Portanto, o diagrama fornecido deve ser seguido em vez de simplificar o processo de fiação através de terminais padrão.

Configurações SPST, SPDT e DPDT

O switch SPST tem a capacidade de completar apenas um único circuito e ligá-lo apenas para desligá-lo. Os interruptores SPDT ligam uma entrada e funcionam em duas saídas. As chaves DPDT operam em dois circuitos e são capazes de selecionar entradas ou inverter a polaridade. O interruptor SPST é a forma mais comum de interruptor usado para aplicações típicas, como ligar uma lâmpada.

O que é umInterruptor oscilante iluminado12V usado para?

Uma chave oscilante de 12 volts com iluminação foi projetada para uso em circuitos elétricos com alimentação de corrente contínua (CC) de 12 volts. As aplicações típicas incluem:

• Iluminação automotiva e de motocicleta
• Barras de luz LED e luzes de trabalho
• Ventiladores de resfriamento e bombas de água
• Acessórios para barcos e trailers
• Equipamento de painel e painel de controle
• Sistemas elétricos alimentados por bateria

O padrão 12V não estipula o limite superior de corrente para o switch. Pode-se afirmar, por exemplo, que um switch pode operar com alimentação de 12V e corrente de 20A. No entanto, durante a partida, certas máquinas, como motores e bombas, podem consumir mais corrente. Para isso, devem ser utilizados relés adequados para controlar altas correntes ou cargas indutivas.

Como escolher o interruptor oscilante iluminado certo

Verifique a classificação de tensão e corrente

Selecione uma chave que funcione corretamente com a tensão e a corrente do circuito. Por exemplo, uma chave com classificação de 12 V CC não deve ser usada para um circuito com tensões de 120 V ou 230 V CA. Além da corrente normal de operação, deve-se considerar também a corrente de partida ou de inrush da carga.

Considere o tipo de carga

Motores elétricos, bombas, dispositivos de aquecimento, lâmpadas e drivers de LED impõem cargas diferentes aos interruptores. As classificações que consideram apenas cargas resistivas podem não se aplicar a cargas indutivas, como motores elétricos. A seleção dos interruptores deve ser feita de acordo com as cargas que deverão suportar.

Confirme as dimensões de montagem

Antes de fazer o pedido, certifique-se de verificar a medição do recorte do painel, bem como a espessura do painel, a posição da aba de fixação e as folgas atrás do painel. Um interruptor pode entrar no recorte frontal, mas ainda assim pode colidir com outras peças e fiação.

Revise as especificações do indicador

O consumo de energia dos indicadores LED é muito baixo, por isso são normalmente utilizados em sistemas de 12V. Certifique-se de que o LED contenha um resistor interno e verifique se ele possui polaridade. Usar uma chave com tensão diferente pode fazer com que o indicador fique orientado incorretamente.

Considere a proteção ambiental

Devemos selecionar interruptores que tenham a capacidade de resistir à umidade e prevenir a ferrugem caso sejam utilizados em ambientes externos, internos, em ambiente marinho ou em ambientes com poeira e vibração.

Como você conecta um interruptor basculante iluminado?

A fiação de uma chave oscilante iluminada envolve a identificação das especificações da chave específica, incluindo seu número de terminais e layout. Sempre desligue a alimentação antes de iniciar o trabalho e identifique cada um dos terminais com precisão. A ligação à rede eléctrica deve ser efectuada apenas por técnicos qualificados.

Fiação típica de 12 V de três terminais

Alimentação positiva com fusível -> Terminal de alimentação ou entrada
Saída chaveada -> Terminal positivo da carga
Negativo do sistema -> Terminal de aterramento e negativo de carga

A eletricidade deverá estar disponível na carga assim que o interruptor for ligado, indicando que o indicador foi ligado. O fuselink deve ser montado próximo à alimentação, ou seja, à bateria. O valor do fusível também deve corresponder ao tipo de fio e especificação do circuito.

Fiação típica de dois terminais

Alimentação positiva -> Terminal de comutação 1
Terminal de chave 2 -> Carga positiva
Carga negativa -> Sistema negativo

Quando um switch inclui um LED sensível à polaridade, é importante conectar os condutores positivo e negativo corretamente. Caso os cabos sejam invertidos, o LED não acenderá, apesar de a chave funcionar corretamente.

Considerações sobre fiação e segurança

Use um fio que venha com a classificação de corrente adequada e faça uso de terminais isolados, bem como tubos termorretráteis para garantir que todas as conexões sejam seguras. Não passe os fios perto de cantos afiados, fontes de calor elevado ou áreas que possam criar movimento. Para veículos, verifique se a cablagem também não está exposta a vibrações e abrasões. Para fiação marítima, certifique-se de que os conectores e os fios utilizados estejam livres de corrosão.

Um balancim comutado iluminado não substitui um disjuntor, o aterramento correto ou fusível. Se o interruptor ficar muito quente, derreter, descolorir, soltar faíscas ou emitir cheiro de queimado, ele deve ser desligado, pois pode ser uma indicação de uma falha elétrica, como excesso de corrente, conexão solta, contatos defeituosos ou fios muito finos para suportar a carga.

ComumInterruptor oscilante iluminadoProblemas

O indicador não acende

Alguns motivos comuns são inversão de polaridade, falta de conexão de aterramento, erro na identificação de terminais ou uso de um indicador projetado para uma tensão diferente. Compare corretamente o trabalho de instalação com o diagrama de fiação do fabricante e verifique se há tensão nos terminais corretos.

A carga funciona, mas o indicador não

Mesmo que os contatos da chave sejam bem conduzidos, é igualmente importante verificar se o dispositivo possui aterramento ou fonte de alimentação separada. Além disso, verifique se a unidade possui uma fonte de luz que funciona separadamente das demais.

O indicador permanece aceso quando o interruptor está desligado

Alguns modelos de switch operam de forma que iluminam sempre que há energia em sua entrada. Este comportamento pode ser normal para esse dispositivo específico. Antes de substituir a chave, certifique-se de verificar o circuito indicador da chave.

O indicador pisca ou o interruptor esquenta

Problemas como conexões soltas, queda de tensão, alto fluxo de corrente ou cargas inadequadas podem causar oscilações e superaquecimento. Isso deve ser investigado desconectando o circuito e examinando a classificação da chave, o tamanho do fio e como o dispositivo está conectado e carregado. Se necessário, o uso de um relé pode ser necessário para o motor, bombas ou outras cargas que consomem altas correntes.

Perguntas frequentes

Uma chave oscilante iluminada requer um fio terra?

Nem sempre é esta a situação. No caso de medidores de dois terminais, eles conectam seu indicador internamente, o que significa que não é necessário um aterramento separado. Os modelos com três terminais devem sempre ter seu próprio ponto de aterramento. Verifique sempre os respectivos terminais e especificações dos produtos.

Um interruptor oscilante iluminado de 12 V pode controlar luzes LED?

A afirmação é válida porque a chave possui uma classificação que corresponde à tensão do sistema, à corrente nominal de operação e à corrente de inicialização do driver de LED. Um relé pode ser necessário ao usar barras de LED maiores ou vários equipamentos.

Uma chave oscilante de 12 V pode ser usada com energia doméstica?

Não, uma chave oscilante classificada para 12 Vcc não pode ser usada com 120 V ou 230 Vca. Um interruptor CA deve ser classificado para tensão CA, corrente, tipos de cargas e padrões de segurança aplicáveis ​​para eletricidade doméstica.

Por que minha chave oscilante de LED brilha fracamente quando está desligada?

Uma pequena corrente de fuga do aparelho ou da carga no circuito produz luz fraca. Às vezes, em vez desse arranjo, pode-se recorrer ao uso de uma chave, relé ou dispositivo diferente também no lado da carga.

Como posso testar uma chave oscilante?

Para testar sua continuidade, a chave deve ser removida da fonte de alimentação e o multímetro colocado no modo de continuidade. A operação da chave deve ser tal que tenha respostas abertas e fechadas durante a operação. Nunca realize testes de continuidade em um circuito energizado.

Uma chave oscilante adequadamente iluminada possui especificações de tensão, corrente, tipo de carga, terminais, tamanho e função adequadas ao seu ambiente. Para ativar um pequeno acessório de 12 V, uma chave SPST é uma escolha adequada. Se houver motores ou equipamentos pesados ​​envolvidos, haverá necessidade de um relé, e também de fusíveis e fios apropriados em outros sistemas elétricos.
