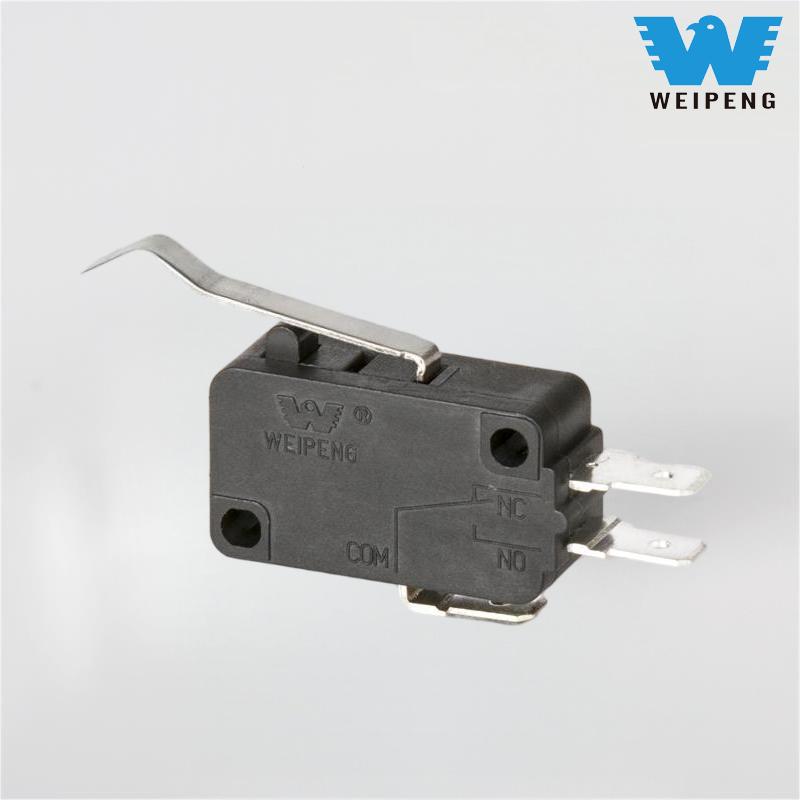

Microinterruptor terminal de solda de três pinos para eletrodomésticos

Como modelo de referência da série de microinterruptores da Yueqing Tongda Wire Electric Factory, o microinterruptor de terminal de solda de três pinos para eletrodomésticos apresenta "alta sensibilidade, vida útil ultralonga e adaptabilidade a vários cenários" como suas principais vantagens. Integrando os 35 anos de experiência da empresa na fabricação de switches, ele se tornou um componente chave de controle em eletrodomésticos, eletrônica automotiva, automação industrial e outros campos, graças ao seu mínimo intervalo de contato e mecanismo de ação rápida. Seu desempenho e confiabilidade foram certificados por diversas organizações conceituadas em todo o mundo, garantindo sua posição dominante no nicho de mercado.

Modelo:HK-14-10A-306

Enviar consulta

Descrição do produto

WEIPENG® é líderMicrointerruptor terminal de solda de três pinos para eletrodomésticos fabricantes, fornecedores e exportadores.

Introdução ao microinterruptor

A série HK-14 oferece opções de personalização altamente flexíveis para atender a requisitos de aplicação diferenciados. A força operacional pode ser personalizada (menos de 5,0 N no estado sem alavanca, padrão 30±15 gf), com uma faixa de curso operacional de 0,6–1,5 mm, adequada para diferentes cenários de força de disparo e deslocamento. Os estilos de alavanca são personalizáveis, incluindo alavancas retas, curvas e de rolo, que podem combinar com várias estruturas de transmissão mecânica. Os formulários de contato cobrem toda a gama de SPDT (1NO 1NC), NO e NC.

Cenários típicos de aplicação

Graças à sua alta adaptabilidade, a série HK-14 é amplamente utilizada em equipamentos principais em vários campos:

Eletrodomésticos: Controle da porta do micro-ondas, controle do programa da máquina de lavar, gatilho de temperatura do forno, interruptor do dispensador de água;

Automação Industrial: Limite de deslocamento, posicionamento de transportadores, dispositivo de parada de emergência de pequenas máquinas, gatilho de sinal de equipamento de teste;

Eletrônica automotiva: detecção de fechadura de porta de carro, limite de ajuste de assento, interruptor de porta-malas, controle de vidros elétricos;

Ferramentas elétricas: furadeira, interruptor de partida/parada da rebarbadora, gatilho de proteção contra sobrecarga da ferramenta;

Instrumentos e equipamentos: botões de dispositivos médicos, interruptores de deslocamento de instrumentos de medição, comutação de sinais de equipamentos de comunicação.

Parâmetro do microinterruptor (especificação)

Características técnicas do switch:
ITEM	Parâmetro Técnico		Valor
1	Classificação Elétrica		5(2)A/10A/16(3)A/21(8)A 250 VCA
2	Resistência de contato		≤30mΩ Valor inicial
3	Resistência de Isolamento		≥100MΩ (500VCC)
4	Dielétrico Tensão	Entre terminais não conectados	1000V/0,5mA/60S
		Entre terminais e a estrutura metálica	3000V/0,5mA/60S
5	Vida Elétrica		≥50.000 ciclos
6	Vida Mecânica		≥1000000 ciclos
7	Temperatura operacional		-25~125℃
8	Frequência operacional		elétrica: 15 ciclos Mecânico: 60 ciclos
9	À prova de vibração		Frequência de vibração: 10 ~ 55 Hz; Amplitude: 1,5 mm; Três direções: 1H
10	Capacidade de solda: Mais de 80% da parte imersa deve ser coberto com solda		Temperatura de soldagem: 235±5℃ Tempo de imersão: 2 ~ 3S
11	Resistência ao calor da solda		Solda por imersão: 260±5°C 5±1S Soldagem Manual: 300±5℃ 2~3S
12	Aprovações de segurança		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Condições de teste		Temperatura ambiente: 20 ± 5 ℃ Umidade relativa: 65 ± 5% UR Pressão de ar: 86 ~ 106KPa

Recurso e aplicação do micro switch

1.Sate, interruptor básico confiável
2. aparência agradável, configuração apertada. Característica: pequena folga de contato, ação rápida, alta sensibilidade e pequenas viagens 3.operacionais.
4.Long lite, alta confiabilidade
5. Uma variedade de terminais de contato
6. Uma variedade de graus de temperatura
7.Uma variedade de alavancas
8. Adote plástico termoendurecível ou termoplástico
9.Amplamente utilizadohome apliane elecroninc equipmentautomatic machine Communication equioncar elétron,aparelho e 10.instrumento,ferramenta de movimento elétrico etc.

Detalhes do microinterruptor
