Posição do interruptor oscilante ligado: o guia completo para iniciantes e especialistas

Compreendendo oposição liga-desliga da chave oscilanteé um fator muito importante para os profissionais e amadores que lidam com dispositivos elétricos ou eletrônicos. A chave oscilante é usada de várias maneiras em vários lugares, como em produtos domésticos, em painéis de automóveis, em equipamentos de informática, em filtros de linha e em fábricas. Se você estiver interessado nos métodos para determinar se a chave oscilante está funcionando ou não, bem como conhecer sua construção, funcionamento e falha, com certeza encontrará as respostas neste manual.

O que é um interruptor basculante?

Uma chave oscilante é uma chave elétrica que balança quando pressionada, em vez de se mover verticalmente. O balanço também completa ou interrompe o circuito e controla a corrente elétrica. Os interruptores basculantes tornaram-se populares entre os engenheiros. Eles são fortes, fáceis de usar e confiáveis. Existem muitos tipos de interruptores basculantes em termos de designs, formatos e tamanhos, mas sua função principal permanece a mesma: ligar e desligar de maneira confiável.

Identificando a posição ligada e desligada de uma chave oscilante

Ao ingressar no mundo das chaves oscilantes, uma das primeiras dúvidas que vêm à mente é: Como saber se a chave está ligada ou desligada? A indústria simplificou a tarefa ao apresentar alguns indicadores gerais. Encontre símbolos internacionais impressos na parte frontal do switch ou gravados nele.

I= LIGADO
O= DESLIGADO

Deslocar a chave na direção da marcação, que indica “I”, completará o circuito elétrico em questão e ligará o dispositivo. Se o interruptor for girado na direção da marcação “O”, a conexão será interrompida e o dispositivo deixará de funcionar. Graças a sinais tão simples, a segurança pode ser garantida. Em algumas situações, os valores de cores podem ser usados ​​lendo a cor vermelha para “ON” e a cor preta ou branca para “OFF”.

Configurações comuns de interruptores oscilantes

Os interruptores oscilantes vêm em várias configurações: pólo único de curso único (SPST), pólo único de curso único (DPST), pólo único de curso duplo (SPDT) e pólo duplo de curso duplo (DPDT). A configuração escolhida indica quantos circuitos a chave oscilante pode operar. Além disso, revela se a chave pode desempenhar sua função em diversas posições.

Normalmente, a função liga-desliga pertence ao design SPST, no qual uma extremidade liga (ON) a fonte de alimentação e a outra extremidade a desliga (OFF). No entanto, os tipos de chaves DPDT ou SPDT podem incluir mais posições para mudar de direção ou fazer diferentes conexões no circuito. Estar ciente do design de sua chave oscilante ajuda a conectá-la e usá-la corretamente.

Aplicações de chaves oscilantes e suas posições liga/desliga

Devido ao seu design conveniente e simplicidade de uso, as chaves oscilantes são encontradas em vários dispositivos. Aqui estão as principais aplicações onde a identificação adequada da posição ligada e desligada é importante:

Eletrodomésticos: No caso de máquinas de café, refrigeradores de água, aspiradores e ventiladores, os interruptores basculantes têm sido preferidos devido à sua facilidade de uso.
Automotivo: A posição da chave oscilante é tudo quando se trata de controlar o painel, os vidros, os ajustes e a iluminação.
Industrial: A maquinaria pesada sempre contou com interruptores claramente marcados e confiáveis.
Eletrônicos e Computadores: Nem é preciso dizer que réguas elétricas, monitores e chassis utilizam interruptores basculantes para evitar problemas de energia e gerenciamento.

Compreender as informações sobre a chave oscilante é crucial para a operação suave e segura dos dispositivos, como ilustram os exemplos dados. A posição física, bem como a compreensão do significado dos símbolos, ajudam a evitar o arranque e/ou paragem não intencional de dispositivos que podem resultar em danos ou ferimentos.

Dicas visuais e físicas para a posição liga-desliga

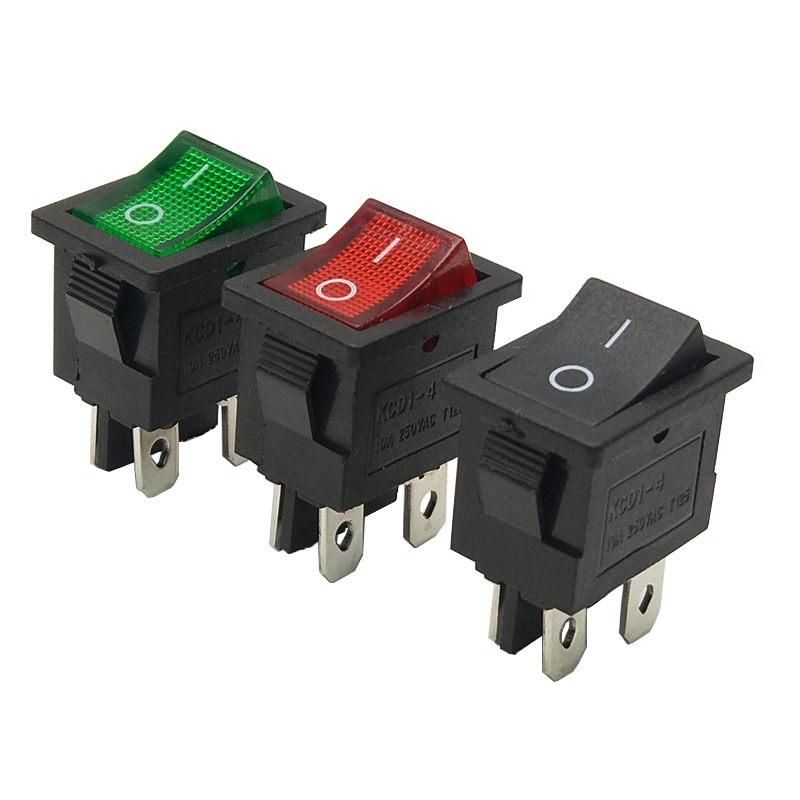

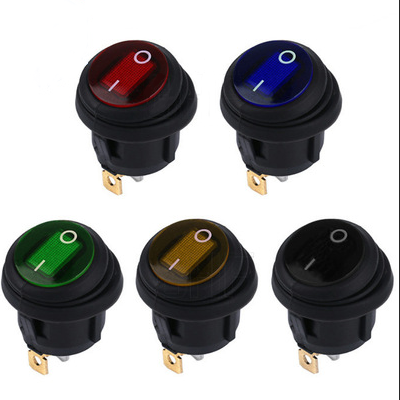

Além dos símbolos básicos “I” e “O”, os interruptores basculantes também podem incluir diferentes sinais visuais e táteis para que os usuários possam compreender rapidamente seu estado. Alguns interruptores possuem marcas iluminadas onde uma lâmpada de néon ou LED é ligada quando o próprio interruptor é ligado. Além disso, existem interruptores com indicadores táteis que podem ter uma borda robusta ou uma superfície dupla oca para permitir a sensação dos lados ligado e desligado

As características físicas do switch também fornecem informações valiosas. Na maioria dos casos, a configuração “ON” implica transferir a chave em direção ao operador, enquanto a posição “OFF” significa girar a chave na direção oposta. Em dispositivos montados em painéis, pode haver a opção de manter um posicionamento padronizado do interruptor para que “ON” fique localizado na parte superior ou próximo ao usuário, conforme determinadas normas.

Como instalar e conectar uma chave oscilante para a função liga-desliga correta

A configuração correta da chave oscilante garante o funcionamento pretendido do status ligado e desligado da chave. O processo é o seguinte:

Etapa 1: Identifique o tipo de switch
Para descobrir qual switch você está usando, determine se é um switch SPST, DPST, SPDT ou DPDT, pois isso determinará suas conexões de fiação.
Etapa 2: Encontre os símbolos “I” e “O”
Ao colocar a chave no suporte, certifique-se de que “I” esteja voltado para o lado apropriado.
Etapa 3: Conecte os Terminais
A fiação geralmente é apenas uma questão de conectar a fonte de alimentação ao terminal “ativo” e conectar o aparelho ao terminal de “carga”, conforme especificado pelas instruções do fabricante.
Etapa 4: execute testes no switch
Depois de terminar de conectar o switch, verifique se o switch liga o dispositivo pressionando “I” e se “O” o desliga.

Instalar a chave oscilante de maneira errada pode fazer com que a função liga/desliga seja invertida, o que pode ser confuso e também perigoso. Se você não tiver certeza de como funciona a instalação, é bom entrar em contato com um eletricista qualificado e pedir ajuda para entender os esquemas elétricos fornecidos pelo fabricante da chave.

Considerações de segurança com chaves oscilantes

A segurança é de extrema importância quando se trata de controles elétricos. Aqui estão algumas práticas recomendadas a serem seguidas para encontrar oposição liga-desliga dos interruptores basculantes:

Marcações claras: certifique-se de marcar claramente seus interruptores com as letras “I” e “O” ou use adesivos, se necessário. Consistência: Ao instalar interruptores, certifique-se de que a orientação liga/desliga seja consistente com a forma como estão instalados em outros dispositivos ou painéis. Evite trocas acidentais: Evite usar interruptores que não possuam proteções, tampas ou mecanismos de travamento, pois podem ser perigosos em locais de trabalho industriais e lotados. Manutenção Periódica: Verifique regularmente os interruptores quanto a sinais de desgaste, marcações desbotadas ou quaisquer outros elementos defeituosos que possam causar mau funcionamento.

Ao implementar essas medidas de segurança, você garante que não apenas você, mas também outras pessoas, serão capazes de determinar a posição liga-desliga da chave oscilante e evitar possíveis problemas elétricos.

Perguntas frequentes

Como saber se um interruptor está na posição ligado ou desligado?A maioria das chaves oscilantes emprega sinais gráficos comuns: “I” indica que o atuador está executando uma função ON, enquanto “O” indica que está executando uma função OFF. O lado “I” é aquele que completa o circuito, enquanto o lado “O” o desconecta. Nos casos em que nenhum sinal é fornecido, consulte o manual do fabricante. Além disso, às vezes os interruptores podem acender quando estão na posição LIGADO ou posicionados de forma que o lado empurrado em direção ao usuário fique na posição LIGADO. Um teste simples realizado alternando as chaves também pode ser realizado para determinar sua posição.

Todos os interruptores ficam acesos quando LIGADOS?A iluminação não existe em todas as chaves oscilantes. Embora os interruptores iluminados ajudem um pouco quando o ambiente está escuro, um interruptor normal só pode utilizar marcação ou toque.

Posso instalar uma chave oscilante sozinho?Sim, se você observar o procedimento correto de fiação e os padrões de segurança. Certifique-se de verificar as especificações do switch e consultar os diagramas de fiação para confirmar se ele está orientado corretamente e funcionando corretamente.

O que acontece se o switch for instalado ao contrário?Se instalada incorretamente, a chave oscilante pode funcionar no sentido oposto - quando o lado “O” é pressionado, pode fazer com que o dispositivo seja ligado, causando confusão e representando perigo. Deve-se controlar a orientação da maneira correta e verificar a funcionalidade do switch após instalá-lo.

As chaves oscilantes são adequadas para dispositivos de alta corrente?Existem alguns interruptores basculantes que podem funcionar perfeitamente com aplicações de alta tensão e alta corrente; entretanto, é sempre aconselhável garantir que as classificações sejam suficientes para sua aplicação. Usar um switch com classificações insuficientes pode causar geração excessiva de calor ou mau funcionamento.

Solução de problemas de ativação e desativação do interruptor basculante

Embora algumas máquinas que possuem interruptores do tipo oscilante não respondam adequadamente às alterações em seu status. A solução de problemas da função de ligar e desligar do interruptor envolve investigar tanto o interruptor quanto o circuito:

- Para começar, verifique os indicadores visuais como os símbolos "I"/"O" juntamente com os indicadores luminosos para estabelecer a localização.
- Depois disso, desligue a eletricidade e verifique se há desgaste, ferrugem ou falhas mecânicas no interruptor. A função/peça de balanço deve operar facilmente sem qualquer mau funcionamento.
- Use um testador de continuidade ou um multímetro para verificar se a chave cria um circuito com sucesso enquanto está na posição "I" e o interrompe enquanto está em "O".
- Se existirem vários interruptores, garantir a sua instalação uniforme e o cumprimento do esquema de cablagem.

Se um interruptor parar de funcionar, pode ser necessário trocá-lo. Ao substituir interruptores, certifique-se de usar interruptores com as especificações originais tanto quanto possível, especialmente quando se trata de requisitos de tensão e corrente.

Alternativas aos interruptores basculantes para controle liga-desliga

Embora os interruptores basculantes estejam entre os tipos de interruptores mais populares atualmente, eles não são a única opção disponível para a funcionalidade liga-desliga. Outros tipos de interruptores incluem interruptores de alternância, interruptores de botão, interruptores rotativos e interruptores deslizantes. Todos esses tipos de switches possuem designs e recursos distintos. Para ilustrar, os interruptores basculantes têm um mecanismo de alavanca que puxa o interruptor de uma posição para outra enquanto os interruptores de botão são ativados pressionando e soltando um botão. A seleção do tipo de interruptor depende do que a aplicação específica exige em termos de durabilidade, ergonomia ou aparência estética.

Manutenção e substituição de chaves oscilantes

A manutenção da chave oscilante é necessária para garantir sua confiabilidade em relação à posição liga-desliga. Tenha cuidado ao limpar a chave, pois a presença de sujeira e umidade pode interferir nas marcações. Se a chave oscilante começar a ficar pegajosa, mostrar sinais de mau funcionamento ou estiver danificada, substituí-la geralmente é a reação apropriada. A substituição deve corresponder à classificação de corrente, tensão e dimensões físicas. Use os mesmos métodos de fiação e orientação discutidos anteriormente.

Selecionando o melhorInterruptor oscilantepara sua aplicação

Ao selecionar uma chave oscilante, é essencial garantir que as classificações da chave sejam adequadas às necessidades elétricas do dispositivo. Idealmente, deve-se procurar interruptores basculantes que apresentem marcações claras indicando a operação de ligar e desligar do interruptor, sejam feitos com materiais duráveis ​​e sejam fáceis de operar. Se o interruptor for usado em um ambiente onde a visibilidade é fundamental, os interruptores iluminados são a melhor opção. Dispositivos de alta corrente devem utilizar interruptores que apresentem contatos e isolamento de alta qualidade. Avalie cuidadosamente o design da chave para garantir que os usuários estejam sempre cientes se a chave oscilante está ligada ou desligada, evitando assim quaisquer erros.

Portanto, resumindo, dominar os interruptores na posição liga-desliga significa compreender símbolos, sinais físicos, fiação, uso e segurança. Ao escolher, instalar e manter as chaves oscilantes com cuidado, você garantirá que seus dispositivos elétricos sejam seguros para operar. Não importa se você é técnico, engenheiro, hobby ou apenas controla eletrodomésticos; você pode usar este guia para lidar com interruptores basculantes, bem como resolver problemas comuns.
