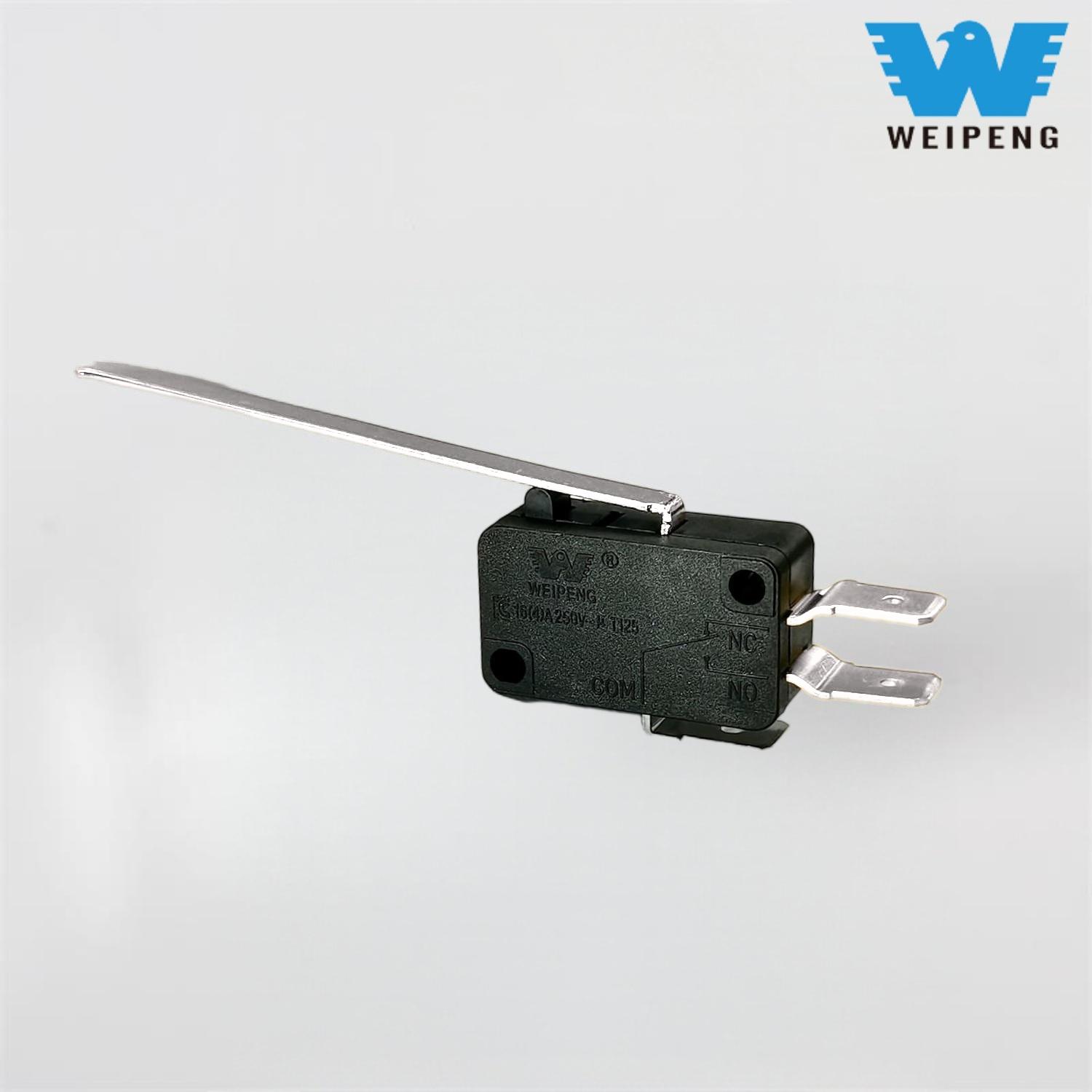

O Microinterruptor de braço longo é um interruptor de ação instantânea extremamente compacto com um atuador de alavanca estendido. O braço longo da chave oferece mais flexibilidade do que uma microinterruptor tipo êmbolo normal ao detectar movimento, posição ou contato mecânico. Microinterruptores de braço longo são frequentemente usados ​​em uma variedade de aplicações, como eletrodomésticos, equipamentos industriais, sistemas de automação, máquinas de venda automática, dispositivos de segurança, equipamentos de escritório e muitos outros produtos eletromecânicos. O braço longo permite uma distância maior entre o movimento do atuador e a chave, reduzindo a quantidade de força necessária para acionar a chave. Por essas características, são frequentemente utilizados em todo o mercado eletromecânico.

Determinar qual micro switch de braço longo comprar para compradores, engenheiros e equipes de fornecimento não se baseia apenas no tamanho. A classificação elétrica, o estilo do atuador, a força de atuação, o estilo do terminal, a durabilidade, os requisitos de espaço de instalação e o ambiente em que o comutador será usado podem afetar o funcionamento do comutador e sua duração. Este artigo explica como funciona o Micro Switch de Braço Longo, onde o switch pode ser usado e diferentes coisas a serem observadas antes de comprar um Micro Switch de Braço Longo.

O que éMicrointerruptor de braço longo?

Um microinterruptor de braço longo é um exemplo de microinterruptor que possui um braço de alavanca conectado ao atuador. A alavanca do atuador é pressionada ou movida por outro objeto e faz com que o mecanismo de mola interno mude rapidamente o estado do contato elétrico da chave. Devido a esse recurso de ação instantânea, o Microinterruptor de braço longo pode ser extremamente confiável, independentemente de o objeto que aciona o interruptor ter movimento lento, leve ou instável.

O braço longo fornece uma distância maior entre o elemento de atuação e o ponto de atuação da chave do que um microinterruptor padrão. Além disso, o braço de alavanca mais longo facilita a atuação do interruptor quando comparado a um microinterruptor padrão. Nas especificações do produto, você pode encontrar termos para tipos de produtos semelhantes, como braço de alavanca de microinterruptor, microinterruptor de alavanca longa, interruptor de ação instantânea com alavanca, microinterruptor de limite e interruptor de alavanca em miniatura. Geralmente referem-se a produtos de função semelhante; entretanto, as dimensões, configurações do atuador e classificações elétricas podem diferir de modelo para modelo.

A funcionalidade de um microinterruptor de braço longo

Dentro do invólucro do microinterruptor, contatos fixos e móveis são conectados a um mecanismo de ação por mola. Quando em sua posição normal, o circuito pode estar fechado ou aberto dependendo de como foi conectado através do terminal normalmente aberto ou normalmente fechado. A força aplicada através do braço da alavanca é transferida para o elemento de ativação dentro do microinterruptor. Quando a força aplicada atinge o ponto de operação, o mecanismo de ação rápida muda o estado de contato quase instantaneamente antes de retornar à posição original assim que a força aplicada for removida.

Esta transição rápida diminui o arco de contato, aumenta a precisão dos sinais produzidos e melhora a longevidade mecânica dos contatos. Por essas razões, os microinterruptores são comumente usados ​​em aplicações onde haverá comutação frequente de ciclos, detecção precisa, instalações compactas e saída elétrica consistente.

OndeMicrointerruptores de braço longosão comumente usados

O Micro Switch de Braço Longo é amplamente utilizado em muitas indústrias devido ao seu tamanho compacto, precisão e integração mecânica muito simples. Em residências, eles são usados ​​em eletrodomésticos como fornos de micro-ondas, máquinas de lavar, lava-louças, cafeteiras, geladeiras e aparelhos de ar condicionado para detectar condições de intertravamento de portas abertas ou fechadas, posição da tampa e nível de água para funções operacionais e controle de segurança.

No uso industrial e comercial, microinterruptores de braço longo são comumente usados ​​como interruptores de limite, dispositivos sensores de posição e interruptores de segurança. Eles também são amplamente utilizados em máquinas de venda automática, máquinas de fliperama, equipamentos de escritório, fechaduras elétricas, dispositivos médicos, impressoras 3D, máquinas de embalagem e acessórios automotivos. Eles fornecem um meio econômico de converter movimento mecânico em sinal elétrico.

Tipos de braços de alavanca e projetos de atuadores

Existem vários formatos diferentes de braços de alavanca disponíveis para microinterruptores com alavancas de braço longo. Uma alavanca reta longa é o estilo mais comum e é usada para detecção de posição geral e contato mecânico básico. As alavancas de roletes utilizam roletes nas extremidades de suas alavancas, tornando o deslizamento através da chave menos pesado para o objeto e reduzindo o atrito. As alavancas de roletes simulados possuem uma extremidade curva em seu braço no lugar de um rolete giratório tradicional e, portanto, oferecem um contato mais suave com menor custo.

Ao selecionar um microinterruptor com um braço de alavanca específico, tome cuidado para verificar a direção do movimento da alavanca, pois bater nele em um ângulo incorreto pode danificá-lo e causar falha prematura. A estabilidade e a vida útil de qualquer microinterruptor de braço longo podem ser bastante melhoradas garantindo que o alinhamento, o comprimento da alavanca e o espaço de liberação adequados estejam presentes.

Como selecionar um microinterruptor de braço longo

A melhor maneira de selecionar um switch é começar com os parâmetros de funcionamento do switch. Você precisa considerar o que será detectado pela chave, com que frequência a chave será ativada, quanta corrente fluirá através da chave e a quais condições a chave estará sujeita. Se você estiver comutando sinais em baixa tensão, a confiabilidade do contato e a operação estável poderão ser mais críticas do que comutar grandes quantidades de corrente. Se você estiver trocando motores ou energia, precisará dar maior ênfase às classificações elétricas e aos materiais de contato.

É importante medir também o espaçamento dos furos de montagem, o tamanho do corpo, a posição da alavanca e a orientação do terminal. A montagem tende a ser influenciada até mesmo por pequenas alterações dimensionais. Envie informações de instalação ao seu fornecedor, como fotos, desenhos, classificações de tensão/corrente, informações do terminal e números de peça ao substituir um dispositivo por um modelo existente. Para o desenvolvimento de novos produtos, teste amostras sob condições operacionais reais antes da produção em massa para saber se a força operacional, a confiabilidade do contato e as tolerâncias de instalação foram atendidas.

Microinterruptor de braço longoRecomendações de compra

Ao comprar um microinterruptor de braço longo em nome das necessidades de produção ou manutenção OEM, comprar de alguém que possa fornecer continuidade é tão importante quanto o preço. Se você adquirir um switch de baixo custo que oferece vários graus de força de push-in ou falhar logo após a compra, você incorrerá em custos significativos para devoluções de produtos, tempo de inatividade ou reclamações de produtos. Procure fornecedores que possam fornecer assistência técnica, sejam capazes de produzir consistentemente e ofereçam documentação clara e certificação do switch.

Embora um braço de alavanca de microinterruptor possa não parecer muito significativo, ele é fundamental para a segurança, o controle e a experiência do usuário. Conhecendo o estilo do atuador, a classificação elétrica, a condição de instalação e a qualidade dos microinterruptores de braço longo, qualquer pessoa que adquirir uma alavanca de microinterruptor para um aparelho, uma chave limitadora compacta ou uma chave de detecção durável para projetos OEM pode selecionar uma chave que forneça serviço confiável durante toda a vida útil da aplicação com o mínimo de problemas e tempo de inatividade de serviço.
