Como funciona um interruptor oscilante de 6 pinos?

Você provavelmente acertou um sem pensar duas vezes. Aquele clique satisfatório de um interruptor está em toda parte - na bomba do reservatório, no aquecedor do assento do carro ou no moedor de bancada. Mas quando você liga um interruptor de luz padrão, você quebra apenas um fio. Então por que umChave oscilante de 6 pinosprecisa de seis pontas de metal escondidas embaixo? Porque este pequeno componente não é apenas um botão liga/desliga. É um pequeno guarda de trânsito. Ele controla dois circuitos independentes ao mesmo tempo e, em alguns casos, acende para informar que a energia está ativa. Vamos abrir o capô e ver o que esses pinos realmente fazem.

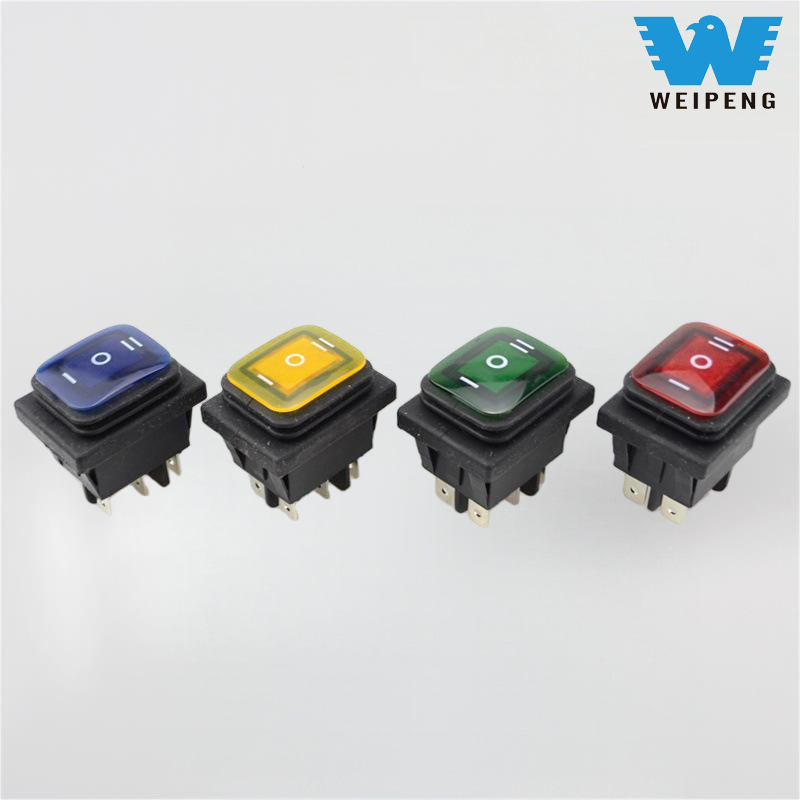

Uma chave oscilante de 6 pinos é uma chave bipolar e de ação dupla (DPDT). Em linguagem simples, isso significa que ele pode controlar dois dispositivos separados ou duas funções de um dispositivo simultaneamente. Ao contrário de um interruptor simples de 2 pinos que corta apenas um único fio, este é para trabalhos mais complexos onde é necessário inverter um motor ou alternar entre duas fontes de energia.

Para entender como funciona, você precisa conhecer o layout dos pinos. Você não precisa de um diploma de engenharia; apenas pense neles em pares.

- Pinos 1 e 2 (as entradas): Estes são os terminais "comuns". Eles geralmente se conectam à fonte de alimentação principal (bateria ou adaptador de parede).

- Pinos 3 e 4 (conjunto de saída 1): conectam-se ao primeiro dispositivo ou à primeira função (por exemplo, "avançar" em um motor).

- Pinos 5 e 6 (conjunto de saída 2): conectam-se à segunda função (por exemplo, "reverso").

O que acontece quando você vira?

Aqui está o truque de mágica. O balancim possui uma ponte de metal interna que se move quando você o pressiona.

- Posição 1 (Up/On A): A ponte conecta o Pino 1 ao Pino 3 e conecta simultaneamente o Pino 2 ao Pino 5. A energia flui para a Função A.

- Posição 2 (Centro/Desligado): Nada conecta. A ponte fica em ponto morto. O circuito está morto.

- Posição 3 (para baixo/ligado B): A ponte conecta o pino 1 ao pino 4 e o pino 2 ao pino 6. Agora a energia flui para a função B.

Como comprador, você normalmente só precisa de uma chave oscilante de 6 pinos para dois problemas específicos:

1.  Reversão de um motor CC: pense em um guincho ou elevador. Você precisa enviar tensão positiva em uma direção para subir e inverter a polaridade para descer. Um switch de 4 pinos não pode fazer isso com segurança, mas o6 pinoso design lida com o "crossover" internamente.

2. Controle de tensão dupla: talvez você tenha um dispositivo que funciona com 12 V e 24 V ou queira escolher entre "energia da bateria" e "energia do gerador". Essa opção isola ambas as linhas.

A questão leve (uma dor de cabeça comum para o comprador)

Muitos interruptores oscilantes de 6 pinos possuem um LED integrado. No entanto, essas luzes requerem um caminho de aterramento. Se o seu interruptor não estiver acendendo, não presuma que está quebrado. Provavelmente, você precisará conectar um fio terra específico ao pino "terra" (geralmente Pino 7 ou um terminal separado, dependendo da marca). Se você ignorar o LED, a comutação mecânica ainda funcionará bem.

A conclusão

Esqueça os diagramas elétricos complexos por um momento. Basta lembrar: umChave oscilante de 6 pinossão dois interruptores separados de 3 pinos colados em uma caixa. Ele existe para lidar com duas ações diferentes (como velocidade alta/baixa ou avançar/retroceder) usando um único botão. Se o seu projeto requer a reversão de um motor ou o gerenciamento de duas fontes de energia, você finalmente sabe por que a chave básica de 2 pinos não funcionaria.
